ESD Zemin Kaplama | Antistatik ve İletken Epoksi Zemin Sistemleri

Globalsan Group, Türkiye ve Avrupa genelinde endüstriyel tesislere yönelik ESD zemin kaplama, antistatik epoksi zemin, iletken zemin, endüstriyel zemin ve profesyonel beton zemin hazırlığı çözümleri sunmaktadır.

Elektronik üretim tesisleri, veri merkezleri (data center), laboratuvarlar, otomotiv ve batarya fabrikaları, yarı iletken üretim tesisleri ve hassas üretim alanlarında elektrostatik yükün kontrol edilmesi büyük önem taşır.

Profesyonel bir ESD zemin sistemi, yalnızca iletken bir kaplamadan oluşmaz.

Globalsan Group olarak ESD zemin projelerini bütünlük içerisinde değerlendiriyoruz:

Zemin Analizi

→

Beton Yüzey Hazırlığı

→

Onarım

→

Topraklama

→

Bakır Şerit Sistemi

→

İletken Katman

→

ESD Son Kat

→

Kontrol ve Ölçüm

Türkiye’nin yanı sıra Avrupa’daki endüstriyel projeler için de uluslararası ESD zemin uygulama hizmetleri sunuyoruz.

Uluslararası Standartlarda ESD ve Antistatik Zemin Çözümleri

ENDÜSTRİYEL TESİSLERİNİZDE ELEKTROSTATİK RİSKLERİ SIFIRA İNDİRİN

ESD zemin projeniz için teknik değerlendirme ve teklif almak üzere Globalsan Group ile iletişime geçin.

📊 Teknik Değerlendirme ve Teklif Alın

ESD Zemin Nedir?

ESD, İngilizce Electrostatic Discharge – Elektrostatik Deşarj ifadesinin kısaltmasıdır. İnsanların hareketi, üretim ekipmanları, forkliftler, AGV sistemleri ve farklı malzemelerin temas edip ayrılması sonucunda elektrostatik yük oluşabilir.

Özellikle hassas elektronik komponentlerin bulund üretim ortamlarında kontrolsüz elektrostatik boşalmalar ürünlere ve elektronik sistemlere zarar verebilir. ESD zemin, elektrostatik yükün kontrol edilmesine ve uygun bir sistem içerisinde güvenli şekilde topraklama hattına aktarılmasına yardımcı olan özel bir endüstriyel zemin sistemidir.

Bu nedenle ESD zemin yalnızca dekoratif bir epoksi kaplama değildir. Tesisin elektrostatik kontrol sisteminin önemli bir parçasıdır.

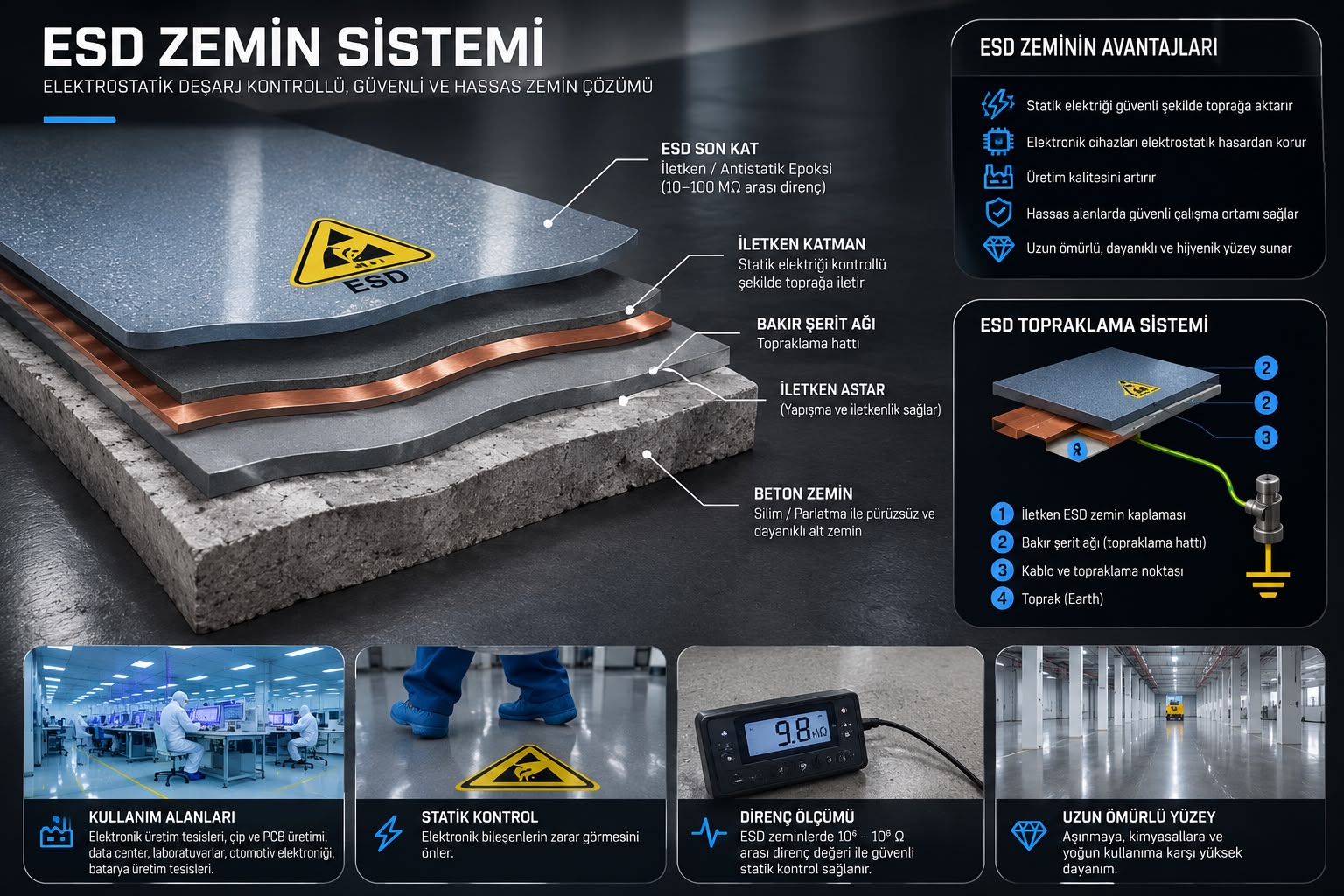

Uluslararası standartlara uygun kontrollü elektrostatik deşarj zemin çözümü.

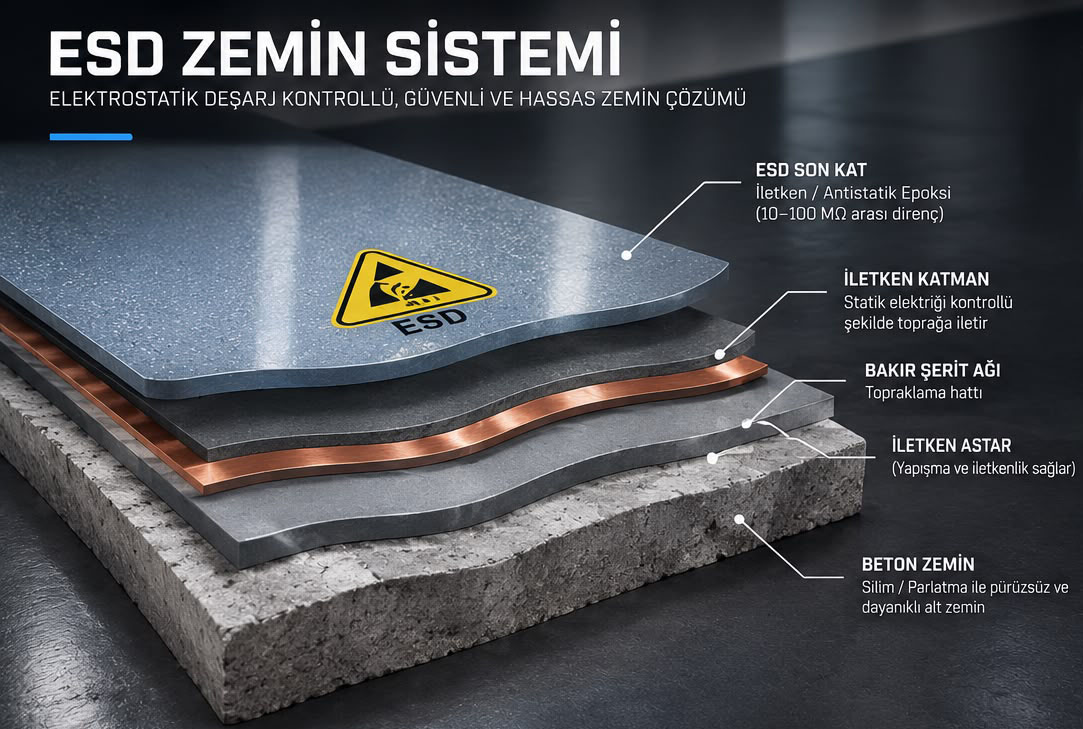

ESD Epoksi Zemin Katmanları ve Bakır Şerit

Bakır iletken şeritler ve topraklama bağlantı altyapısı.

ESD Epoksi Zemin Nedir?

ESD epoksi zemin, elektriksel özellikleri elektrostatik yük kontrolüne uygun şekilde tasarlanmış özel bir epoksi zemin sistemidir. Standart endüstriyel epoksi zeminlerden temel farkı, kontrollü elektriksel özelliklere sahip olması ve uygun topraklama sistemiyle birlikte çalışmasıdır.

Tipik bir ESD zemin sistemi şu bileşenlerden oluşabilir:

Hazırlanmış beton altyapı
Uygun astar
Bakır iletken şeritler
Topraklama bağlantıları
İletken katman
ESD epoksi veya poliüretan son kat

Bu nedenle her epoksi kaplama ESD zemin değildir.

Antistatik Zemin Nedir?

Antistatik zemin, elektrostatik yük oluşumunun ve birikiminin kontrol edilmesine yardımcı olan özel bir zemin sistemidir. Sektörde; antistatik zemin, ESD zemin, iletken zemin, conductive flooring, anti-static flooring ve ESD epoxy flooring gibi farklı terimlerle karşılaşılabilir.

Ancak profesyonel bir projede sistem yalnızca ürün adına göre seçilmemelidir. Tesisin kullanım amacı, üretim prosesi, hedeflenen elektriksel performans, personel topraklama sistemi ve proje standartları birlikte değerlendirilmelidir.

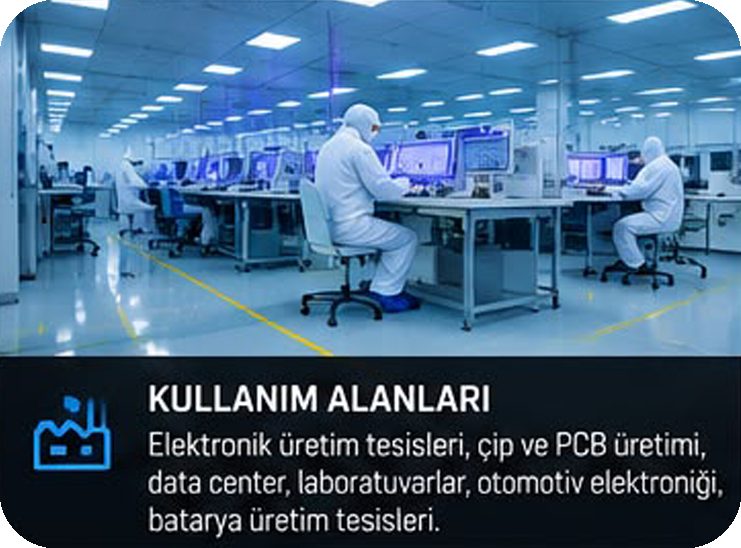

ESD Zemin Nerelerde Kullanılır?

ESD ve antistatik zemin sistemleri özellikle hassas elektronik ekipmanların üretildiği, kullanıldığı veya depolandığı tesislerde tercih edilmektedir.

Elektronik Üretim Fabrikaları

PCB, sensör, elektronik kart, kontrol ünitesi ve hassas elektronik komponent üretim ve montaj hatlarında kullanılabilir.

Semiconductor ve Mikroelektronik Tesisleri

Yarı iletken ve mikroelektronik üretim alanları elektrostatik kontrol açısından en hassas endüstriyel alanlardan bazılarıdır.

Data Center ve Server Odaları

Sunucuların, network sistemlerinin, UPS ünitelerinin ve diğer elektronik altyapının bulunduğu teknik alanlarda ESD kontrollü zemin çözümleri uygulanabilir.

Otomotiv ve Elektrikli Araç Fabrikaları

Elektronik kontrol üniteleri, sensörler, batarya yönetim sistemleri ve diğer elektronik komponentlerin üretildiği alanlarda ESD zemin sistemleri kullanılabilir.

Batarya ve Enerji Teknolojileri Tesisleri

Batarya hücresi, batarya modülü ve enerji depolama sistemleri üreten tesislerde proje gereksinimlerine uygun ESD zemin çözümleri oluşturulabilir.

Laboratuvarlar

Hassas elektronik ölçüm cihazlarının bulunduğu laboratuvarlarda elektrostatik yükün kontrol edilmesi amacıyla kullanılabilir.

Hassas Üretim ve Montaj Alanları

Elektronik komponentlerin üretildiği, monte edildiği, test edildiği, paketlendiği veya depolandığı alanlarda kullanılabilir.

ESD Zemin Nasıl Yapılır?

Profesyonel bir ESD zemin uygulaması, beton yüzeyden başlayarak bütün sistemin birlikte tasarlanmasını gerektirir.

1. Mevcut Zeminin Teknik Analizi

Uygulamadan önce mevcut beton zeminin durumu incelenir. Betonun; yüzey dayanımı, düzgünlüğü, ondülasyonu, çatlakları, boşlukları, nem durumu, eski kaplamaları ve yüzey kirliliği kontrol edilir. Bu aşama uygulanacak sistemin performansı açısından kritik öneme sahiptir.

2. Beton Zemin Ölçümü

Endüstriyel zemin projelerinde yüzey düzgünlüğünün ve ondülasyonların kontrol edilmesi gerekebilir. Globalsan Group olarak zeminlerin mevcut durumunun değerlendirilmesinde profesyonel zemin ölçüm teknolojilerinden yararlanıyoruz. Ölçüm sonucunda elde edilen veriler, gerekli yüzey hazırlığının ve düzeltme işlemlerinin belirlenmesinde kullanılabilir.

3. Mekanik Yüzey Hazırlığı

Beton yüzey uygun profesyonel makineler kullanılarak hazırlanır. Gerekli durumlarda; grinding, shot blasting, scarifying veya diamond grinding gibi mekanik yüzey hazırlama yöntemleri kullanılabilir. Amaç kaplamanın beton yüzeye güçlü şekilde bağlanabileceği sağlam bir altyapı oluşturmaktır.

4. Çatlak ve Beton Onarımları

Betondaki çatlaklar, boşluklar ve yüzey kusurları uygulama öncesinde uygun onarım sistemleriyle düzeltilir.

5. Astar Uygulaması

Hazırlanan beton yüzeye kullanılacak ESD sistemiyle uyumlu astar uygulanır.

6. Bakır Topraklama Şeritleri

Proje tasarımına göre zemine bakır iletken şeritler yerleştirilir. Bakır şeritler uygun topraklama noktalarına bağlanarak elektrostatik yükün aktarılabileceği elektriksel yolun oluşturulmasına yardımcı olur.

7. İletken Katman

Sisteme uygun iletken katman uygulanarak zemin boyunca kontrollü elektriksel süreklilik oluşturulur.

8. ESD Epoksi Son Kat

Son aşamada projenin gereksinimlerine göre ESD epoksi, antistatik epoksi veya uygun iletken zemin kaplaması uygulanır.

9. Kontrol ve Ölçüm

Uygulama tamamlandıktan sonra projenin gerektirdiği elektriksel performans uygun test yöntemleri kullanılarak kontrol edilmelidir.

ESD Zemin Teknik Parametreleri ve Standartları

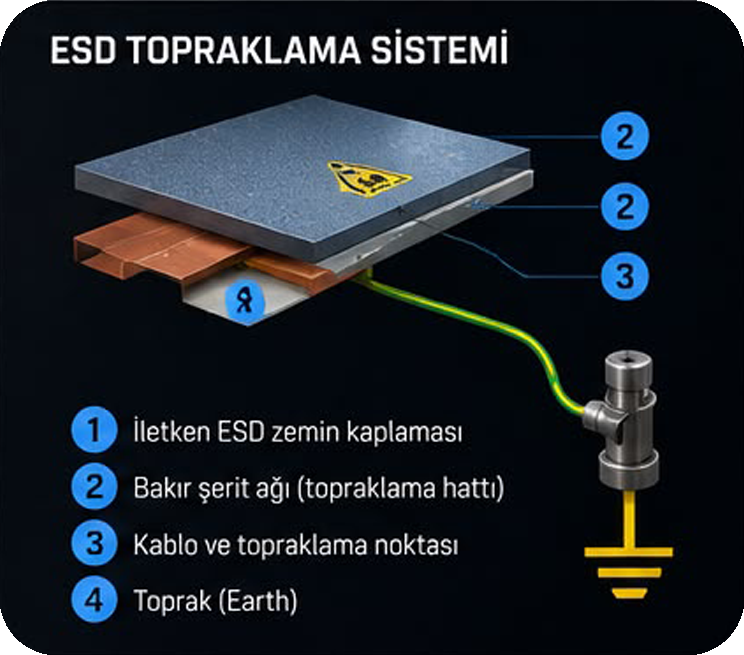

ESD Zemin Topraklaması Nasıl Yapılır?

ESD zemin sisteminin önemli bileşenlerinden biri topraklama sistemidir. Kaplama sisteminin içerisinde oluşturulan bakır şerit ağı uygun topraklama noktalarına bağlanır. Bu sistem, yüzeydeki elektrostatik yükün kontrollü şekilde aktarılmasına yardımcı olur. Bakır şeritlerin yerleşimi ve topraklama noktalarının tasarımı projenin teknik gereksinimlerine göre belirlenmelidir.

ESD Zemin Direnci Kaç Ohm Olmalıdır?

Bütün ESD zemin projeleri için geçerli tek bir direnç değeri vermek teknik açıdan doğru değildir. Gerekli elektriksel performans; kullanılan ESD sistemi, üretim prosesi, hassas elektronik komponentler, personel topraklama sistemi, ayakkabı sistemi, proje şartnamesi ve ilgili standartlar birlikte değerlendirilerek belirlenmelidir. Bu nedenle profesyonel ESD projelerinde yalnızca zemin kaplamasının değil, ESD kontrol sisteminin tamamının performansı değerlendirilmelidir.

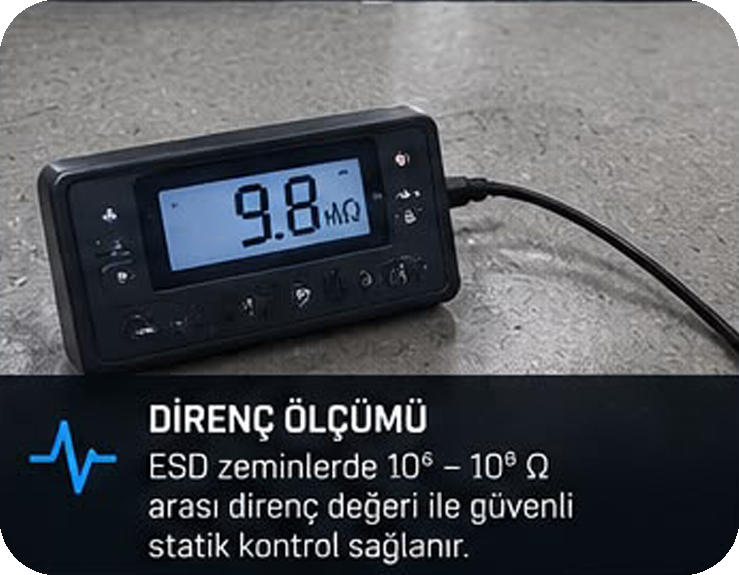

ESD Zemin Ölçüm Standartları

ESD zemin uygulaması tamamlandıktan sonra elektriksel performans uygun ölçüm cihazları kullanılarak kontrol edilebilir. Proje gereksinimlerine göre; zeminden toprağa direnç, noktalar arası direnç ve personel–ayakkabı–zemin sistemi gibi farklı parametreler değerlendirilebilir. Elde edilen ölçüm sonuçları proje kriterleriyle karşılaştırılarak sistemin performansı kontrol edilir.

Uluslararası ESD Standartları

Avrupa’daki ESD kontrollü çalışma alanlarında ilgili uluslararası ve Avrupa standartlarının proje şartlarına göre değerlendirilmesi önemlidir. Önemli uluslararası referanslardan biri: IEC 61340-5-1:2024 – Electrostatics – Part 5-1: Protection of electronic devices from electrostatic phenomena – General requirements standardıdır. Projenin bulunduğu ülkeye, sektöre ve teknik şartnameye bağlı olarak ilgili IEC, EN ve diğer ESD standartları değerlendirilmelidir.

ESD Zemin ile Normal Epoksi Arasındaki Fark Nedir?

Standart endüstriyel epoksi zeminler genellikle; mekanik dayanım, kimyasal dayanım, hijyen, kolay temizlik ve dekoratif yüzey elde etmek amacıyla uygulanır. ESD zemin ise bunlara ek olarak elektrostatik yükün kontrollü şekilde yönetilmesini sağlayacak elektriksel özelliklere sahiptir. Bu nedenle normal bir epoksi kaplamaya yalnızca topraklama kablosu bağlamak, o zemini ESD zemin haline getirmez.

Özellik / Kriter	Standart Endüstriyel Epoksi	Gelişmiş ESD / Antistatik Zemin
Temel Kullanım Amacı	Mekanik, kimyasal dayanım ve hijyen sağlamak.	Elektrostatik yükü kontrol etmek ve güvenli topraklamak.
Elektriksel İletkenlik	Yalıtkan özelliktedir (Yük biriktirir).	Kontrollü direnç değerleri ile iletkendir.
Altyapı Bileşenleri	Standart astar ve epoksi katmanları.	Bakır şerit ağı, topraklama aparatları ve iletken katmanlar.
Uyumlu Standartlar	Genel endüstriyel standartlar.	IEC 61340-5-1:2024, ANSI/ESD S20.20 kriterleri.

ESD Zemin Kaplama Fiyatları ve Hizmet Bölgeleri

ESD zemin fiyatları ve m² maliyetleri projeden projeye değişmektedir. Doğru ESD zemin m² fiyatı için projenin teknik olarak değerlendirilmesi gerekir.

Maliyetleri Etkileyen Temel Faktörler:

Projenin bulunduğu ülke ve toplam uygulama alanı
Mevcut beton zeminin durumu ve yüzey hazırlığı gereksinimleri
Beton onarımları ve kullanılacak ESD sistemi kalınlığı
Bakır şerit sistemi ve topraklama gereksinimleri
Mekanik yükler, forklift ve AGV trafiği yoğunluğu
Kimyasal dayanım ve elektriksel performans kriterleri
Test ve raporlama gereksinimleri

Türkiye ve Avrupa’da ESD Zemin Uygulamaları

Globalsan Group, Türkiye’nin yanı sıra Avrupa ülkelerindeki endüstriyel projelerde de faaliyet göstermektedir. Uluslararası projelerde özellikle; elektronik üretim tesisleri, otomotiv fabrikaları, batarya ve enerji teknolojileri tesisleri, lojistik merkezleri, data center projeleri, laboratuvarlar ve hassas üretim tesislerine yönelik endüstriyel zemin çözümleri sunuyoruz.

International ESD Flooring Projects

Globalsan Group provides professional ESD flooring, anti-static flooring, conductive epoxy flooring and industrial concrete flooring solutions across Turkey and Europe. Our approach combines professional surface preparation, flooring measurement, grounding systems, conductive layers and ESD flooring technologies for demanding industrial environments.

Neden Globalsan Group?

Endüstriyel bir zeminin performansı yalnızca kullanılan kaplama malzemesine bağlı değildir. Başarılı bir sistem; doğru ölçüm + doğru beton hazırlığı + doğru ürün + doğru uygulama + doğru kontrol gerektirir.

Globalsan Group olarak endüstriyel beton zemin konusundaki tecrübemizi, profesyonel ölçüm teknolojilerini ve uluslararası proje yaklaşımımızı ESD zemin projelerine taşıyoruz. Amacımız yalnızca zemine bir kaplama uygulamak değil, tesisin kullanım şartlarına uygun komple bir endüstriyel zemin çözümü oluşturmaktır.

Sık Sorulan Sorular

Elektrostatik yükün kontrol edilmesine ve uygun sistem içerisinde güvenli şekilde dağıtılmasına yardımcı olan özel endüstriyel zemin sistemidir.

ESD flooring, ESD zeminin İngilizce karşılığıdır ve özellikle Avrupa’daki uluslararası projelerde yaygın olarak kullanılan terimdir.

Terimler zaman zaman birbirinin yerine kullanılsa da teknik proje açısından aynı oldukları varsayılmamalıdır. Gerekli elektriksel performans proje şartlarına göre belirlenmelidir.

Beton hazırlığı, gerekli onarımlar, astar, bakır topraklama sistemi, iletken katman ve ESD son kat gibi aşamalardan oluşan komple bir sistem halinde uygulanır.

Elektrostatik yükün uygun topraklama noktalarına aktarılmasını sağlayan elektriksel yolun oluşturulmasına yardımcı olur.

Uygun mekanik performans için tasarlanmış ESD sistemleri forklift ve diğer endüstriyel araçların kullanıldığı alanlara uygulanabilir. Araç ağırlığı, trafik yoğunluğu ve teker tipi sistem tasarımında dikkate alınmalıdır.

Projeye uygun şekilde tasarlanmış endüstriyel ESD zemin sistemleri AGV kullanılan üretim ve lojistik alanlarında uygulanabilir. Yüzey düzgünlüğü, aşınma dayanımı ve elektriksel gereksinimler birlikte değerlendirilmelidir.

Mevcut beton yeterli mekanik özelliklere sahipse ve doğru şekilde hazırlanabiliyorsa uygulanabilir. Betonun durumu uygulama öncesinde değerlendirilmelidir.

Proje gereksinimlerine göre tamamlanan sistemin elektriksel performansı uygun ölçüm yöntemleriyle doğrulanmalıdır.

Evet. Globalsan Group, Türkiye’nin yanı sıra Avrupa ülkelerindeki endüstriyel projeler için de ESD ve endüstriyel zemin çözümleri sunmaktadır.

Projenin bulunduğu ülke ve şehir, toplam m², mevcut zeminin fotoğrafları, tesisin kullanım amacı ve varsa teknik şartname paylaşılır. Proje gereksinimleri incelendikten sonra uygun sistem ve uygulama kapsamı belirlenebilir.

Avrupa ve Türkiye’deki ESD Zemin Projeleriniz İçin Bizimle İletişime Geçin

Yeni bir elektronik üretim tesisi, otomotiv fabrikası, batarya tesisi, data center, laboratuvar veya hassas üretim alanı planlıyorsanız Globalsan Group ile iletişime geçebilirsiniz.

Projenizin şu detaylarını bizimle paylaşın:

Ülke ve şehir bilgisi + Toplam m² + Mevcut zemin fotoğrafları + Kullanım amacı + Teknik şartnamesi

Ekibimiz projenizi değerlendirerek uygun zemin sisteminin oluşturulmasına yardımcı olacaktır.
